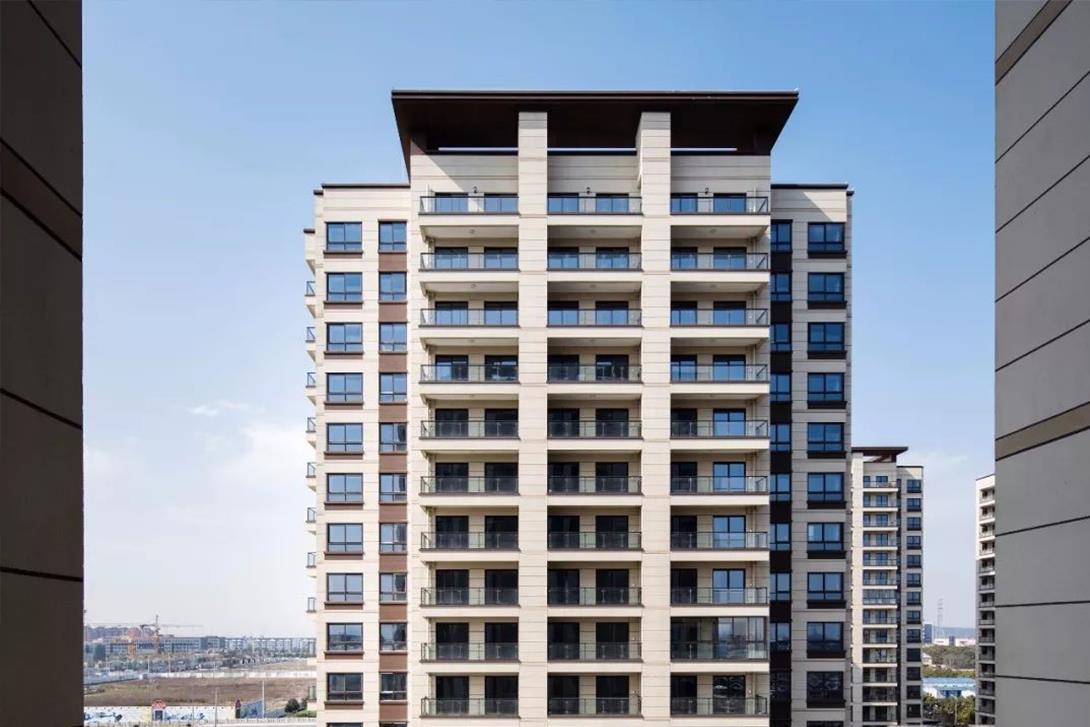

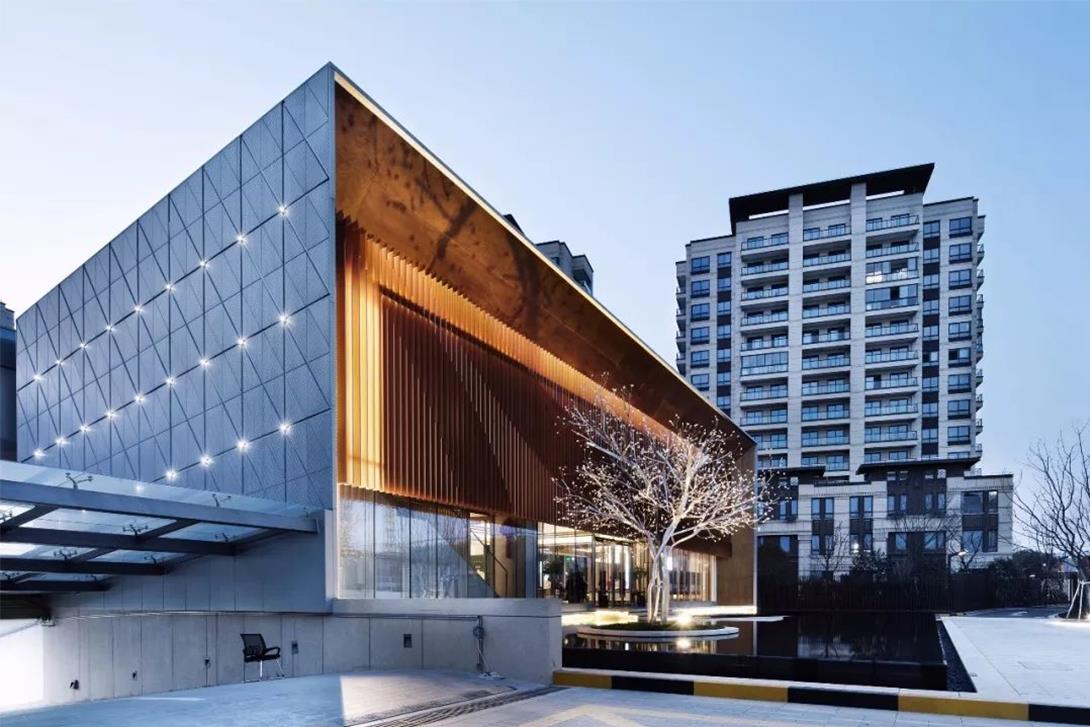

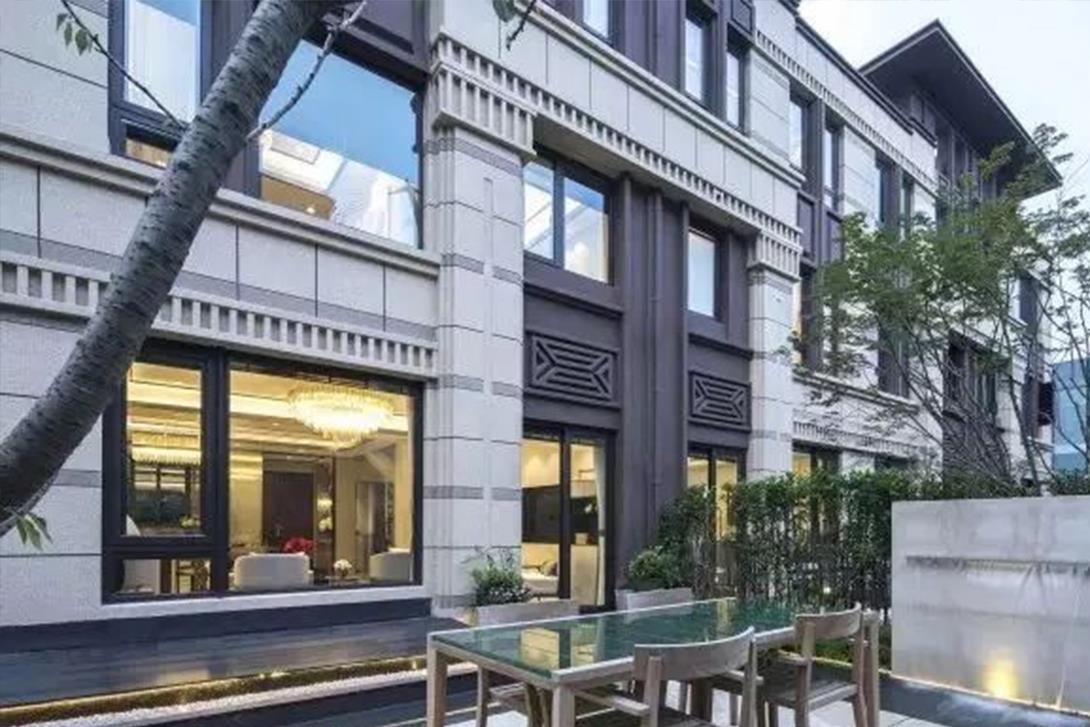

上海路勁佘山院子住宅項目位于上海市松江區小昆山鎮，總建筑面積7.6萬平米，建筑子項主要由6棟高層住宅與18棟多層住宅及一個地下車庫組成，地上部分單體均采用裝配整體式剪力墻結構，單體預制率均大于40%。
在建筑模塊：主要利用BIM技術對項目的設計方案進行數字化仿真模擬進一步建立起建筑模型，運用三維可視化建模進行深化及材質醞釀，在各個階段進行效果圖的渲染，通過移動端BIMX瀏覽模型和圖紙，實現移動辦公模式，最后利用BIM圖紙輸出，輸出基于模型的建筑里面、剖面施工圖。
在機電模塊：主要利用BIM技術對項目的機電模塊通過便捷建模操作、智能連接工具、局部調整工具、三維精細化建模、樓層間復制等實現快捷、智能、精細建模；同時實現暖通負荷計算、交互負荷計算、交互水力計算；給排水、噴淋、消火栓水力計算；電氣負荷計算、照度計算；BIM協同平臺實現了機電開洞條件等提資的時效性，降低了傳統設計作業中的反復率。
在結構模塊：在結構設計環節，BIM的應用，實現了對參數和理性檢查、規范構造檢查、短暫工況（脫模驗算、吊裝驗算、重心驗算、配筋驗算等）驗算。且實現了裝配式結構及深化設計精細化模擬，實現對于疊合板鋼筋端頭調整、套筒排布形式及連接鋼筋長度調整、疊合梁底筋端頭調整。
設計時間：2016年
業主單位：路勁地產
設計階段：施工圖設計
項目進程：建成
